在許多應用中，例如蓄電池充電機，太陽能控制器等，控制電源是一項必不可少的任務。工業上提供了很多現成的集成電源，不幸的是，它們沒有提供控制輸出的簡單方法。通常，電源可以設計為功率運算放大器，其同相輸入連接到參考電壓（在圖1中的綠色矩形中）。


圖1這是一個反饋穩定的電源方案。
通常，在電源IC（即TI的Simple Switcher）中，您唯一需要更改Vout的通道就是控制反饋的反相引腳（圖1中的FB）。控制FB的一種非常簡單的方法是用可控電流源代替Rb，最簡單，最便宜的方法是使用電流鏡（圖2）。


圖2此電壓控制電源使用電流鏡。

通過這種設計獲得的精度與將要使用的當前反射鏡的精度有關。如果您決定采用Widlar基本的兩晶體管設計，則必須依靠BCV61等有意制造的匹配對。很容易在性能更好的Wilson 4晶體管電流鏡中使用此類組件。僅當Vin超過鏡像晶體管的VBE（on）時，電流鏡像才開始工作，因此開始時存在非線性。如果建議的設計是一個環路的一部分，那么所有這些并不是很有限，反饋可以通過反饋魔力來補償誤差。



圖3顯示了當Vin介于0至10V之間時，Vref = 1.2V的圖2電路的P-Spice模擬比例。
圖3該圖顯示了圖2中電路的P-Spice模擬比例。

圖4中顯示了圖2所示原理的直接實現。這里，眾所周知的LM2596由現成的電流鏡BCV61控制。


圖4這是圖2原理的“按設計工作”應用。
通過將未穩壓的DC輸入連接到22V電源，將V控制連接到跨度為0-10V @ 5Hz的鋸齒波發生器，并用示波器對輸出（負載50Ω電阻）進行采樣，已對圖4的原型進行了線性度測試。脈沖發生器（0-8V，0.5s）已用于檢查時間響應。

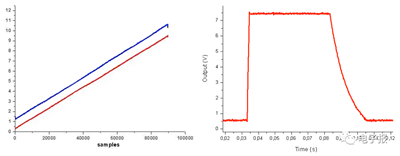

結果如圖5所示。該電路具有良好的線性度（左圖），并且在上升時間（達到穩定點大約需要1ms）時具有相當快的瞬態響應。下降時間與輸出電容器（220μF）和負載（測試期間為50Ω ）有關。


圖5圖4電路的這些測試結果顯示了驅動電壓（藍色軌跡）和輸出（紅色軌跡位于左側）。右側，對方波的響應表示與輸出電容器和負載電阻相關的上升時間為1 ms，下降時間緩慢。
